一、產品概述

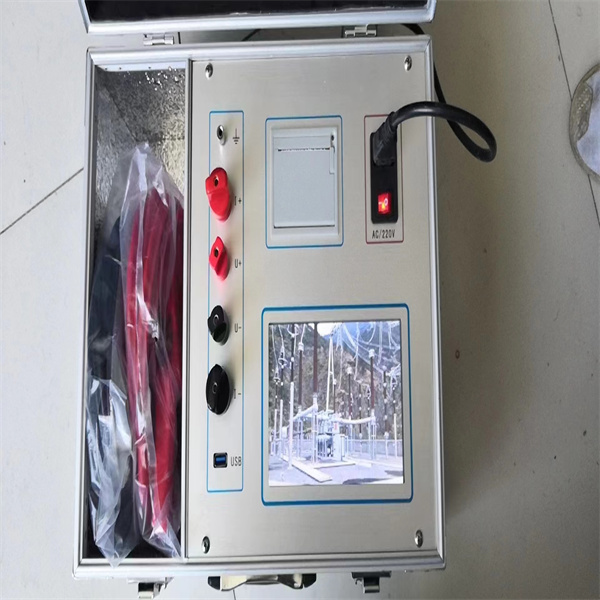

按新電力設備預防性試驗規程要求，各種開關設備的導電回路電阻測試是必測項目，其測試電流不得小于100A，連續電流時間不得少于一分鐘。對此，我公司設計出新一代GD3180A回路電阻測試儀系列產品，其適用于測試高低壓開關的主觸頭接觸電阻值，高低壓電纜線路的直流電阻值等。100A智能回路電阻測試儀是采用100A恒流輸出，可采用截面較細的測試線，減輕了現場測試人員的勞動強度。測試數據用帶背光的點陣式液晶顯示，適用于不同的工作環境。
二、功能特點
采用大功率恒流輸出；
儀器輸出電流大，重量輕；
具有完善的保護電路，可靠性強；
具有測量時間選擇功能，滿足規定測試。
具有打印、存儲功能，方便用戶使用。
三、技術參數
輸出電流 100A
測量時間 快速、15s、30s、45s、60s可供選擇
測量范圍 0～2mΩ
分 辨 率 0.1μΩ
測量精度 ±0.5%讀數（±2個字)
外形尺寸 430mm×280mm×260mm
儀器重量 7kg
四、使用條件
環境溫度 -10℃～50℃
環境濕度 ≤85%RH
工作電源 AC220V±10%
電源頻率 50±1Hz
五、注意事項
1.使用本儀器前一定要認真閱讀本手冊。
2.儀器的操作者應具備一般電氣設備或儀器的使用常識。
3.本儀器戶內外均可使用，但應避開雨淋、腐蝕氣體、塵埃過濃、高溫、陽光直射等場所。
4.對儀器的維修、護理和調整應由專業人員進行。
5.在測試過程中，禁止移動測試夾和供電線路。
6.在測試過程中，當儀器輸出電流時，切不可拆除測試線，以免發生事故。
7.儀器連續測試次數較多時，儀器發熱會自動保護，電流顯示0A此時應停幾分鐘再測。 |
